PPPOE简介

PPPoE（PPP over Ethernet）属于链路层协议，主要功能是在以太网上提供点到点的连接，建立PPP会话，以及封装PPP数据包的方法，是PPP协议在更广范围内应用的补充性协议。

人们想通过相同的接入设备来接入多个主机并连入因特网，同时接入设备能够提供对主机的访问控制和计费功能。在众多的接入技术中，把多个主机连接到接入设备的最经济的方法就是以太网，而PPP协议可以提供良好的访问控制和计费功能，于是产生了在以太网上传输PPP报文的技术，即PPPoE。

PPPoE利用以太网将大量主机组成网络，通过一个远端接入设备连入因特网，并运用PPP协议对接入的每个主机进行控制，具有适用范围广、安全性高、计费方便的特点。

PPPoE技术解决了用户上网收费等实际应用问题，得到了宽带接入运营商的认可并被广泛应用。

由于PPPoE在以太网上提供点到点的连接，因此可以实现对用户的集中管理、集中控制。由此带来如下优势：

用户间互相独立，互不干扰，运营性大大增强，ARP病毒对其毫无影响，在校园网中有天然优势。
PPPoE接入必须经过认证过程和网络参数协商过程，因此天然解决了IP地址的冲突过程，不存在私接DHCP服务器以及IP地址盗用等问题。

PPPOE的工作过程

PPPoE协议采用Client/Server方式，它将PPP报文封装在以太网帧之内，在以太网上提供点对点的连接。

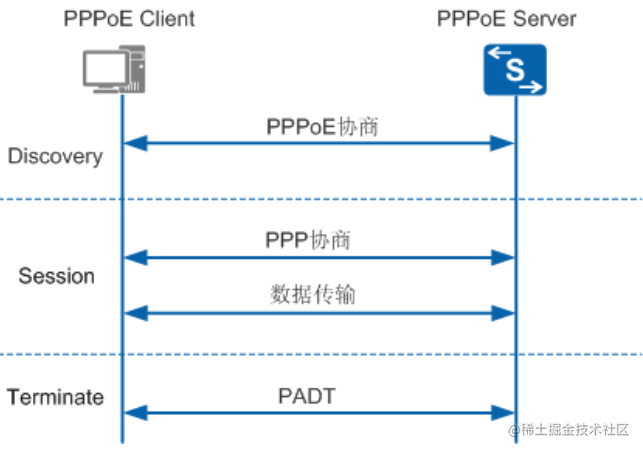

PPPoE可分为三个阶段，即Discovery阶段、Session阶段和Terminate阶段。

Discovery阶段

PPPoE Client广播发送一个PADI（PPPoE Active Discovery Initial）报文，在此报文中包含PPPoE Client想要得到的服务类型信息。
所有的PPPoE Server收到PADI报文之后，将其中请求的服务与自己能够提供的服务进行比较，如果可以提供，则单播回复一个PADO（PPPoE Active Discovery Offer）报文。
根据网络的拓扑结构，PPPoE Client可能收到多个PPPoE Server发送的PADO报文，PPPoE Client选择最先收到的PADO报文对应的PPPoE Server做为自己的PPPoE Server，并单播发送一个PADR（PPPoE Active Discovery Request）报文。
PPPoE Server产生一个唯一的会话ID（Session ID），标识和PPPoE Client的这个会话，通过发送一个PADS（PPPoE Active Discovery Session-confirmation）报文把会话ID发送给PPPoE Client，会话建立成功后便进入PPPoE Session阶段。

完成之后通信双方都会知道PPPoE的Session_ID以及对方以太网地址，它们共同确定了唯一的PPPoE Session。

Session阶段

PPPoE Discovery阶段的工作为PPPoE Client和PPPoE Server之间建立了Session，之后PPPoE便进入到Session阶段，Session阶段可划分为两部分，一是PPPoE认证的PPP协商阶段，二是PPP报文传输阶段。

PPPoE认证过程中的PPP协商和普通的PPP协商方式一致，分为LCP、认证、NCP三个阶段。

Terminate阶段

PPP通信双方应该使用PPP协议自身来结束PPPoE会话，但在无法使用PPP协议结束会话时可以使用PADT（PPPoE Active Discovery Terminate）报文。

进入PPPoE Session阶段后，PPPoE Client和PPPoE Server都可以通过发送PADT报文的方式来结束PPPoE连接。PADT数据包可以在会话建立以后的任意时刻单播发送。在发送或接收到PADT后，就不允许再使用该会话发送PPP流量了。

用户组授权功能

设备支持根据用户组对用户进行授权控制，即用户认证成功后，认证服务器下发用户组，将用户进行分类。每个用户组可以关联不同的* ACL*规则，通过用户组和ACL规则的关联，实现对每类用户进行ACL授权信息控制，即同类用户采用同样的授权信息。

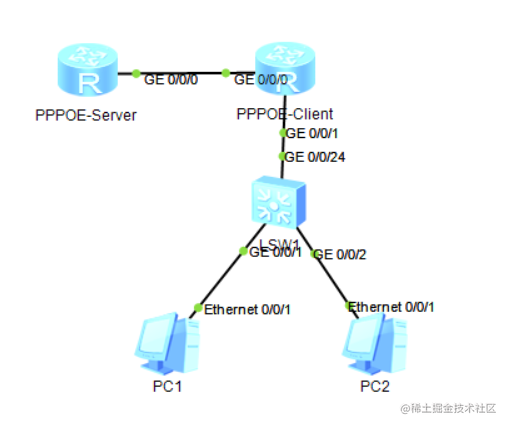

PPPOE配置实例

PPPOE-Server配置：

ip pool dhcp-pool
 gateway-list 192.168.10.1 //设置dhcp的网关
 network 192.168.10.0 mask 255.255.255.0  //指定地址池分配网段

aaa
 authentication-scheme test.com
 domain test.com
  authentication-scheme test.com
 local-user test password cipher 123456 //创建一个账号和密码
 local-user test service-type ppp //设置账号的服务类型

interface Dialer0
 link-protocol ppp //链路类型为ppp

interface Virtual-Template1
 ppp authentication-mode chap domain test.com
 remote address pool dhcp-pool //绑定dhcp池
 ip address 192.168.10.1 255.255.255.0 	//为模板配置IP地址

interface GigabitEthernet0/0/0
 pppoe-server bind Virtual-Template 1 //在端口上应用认证模板

interface LoopBack0
 ip address 100.100.100.100 255.255.255.0 //使用环回口地址模拟外网，用于测试是否可以访问外网
复制代码

PPPOE-Client配置：

acl number 2000  //用于NAT的ACL
 rule 5 permit source 192.168.2.0 0.0.0.255

dhcp enable //开启dhcp服务
ip pool dhcp-pool
 gateway-list 192.168.2.254 //配置DHCP地址池分配的网关地址
 network 192.168.2.0 mask 255.255.255.0 //配置DHCP服务器分配的网段地址

interface Dialer0 //配置拨号接口
 link-protocol ppp //配置链路协议为ppp
 ppp chap user test //配置chap认证账号
 ppp chap password cipher 123456 //配置chap认证密码
 mtu 1492 //修改MTU为1500-8=1492 ，1500是以太网最大传输单元，8是PPP头部长度

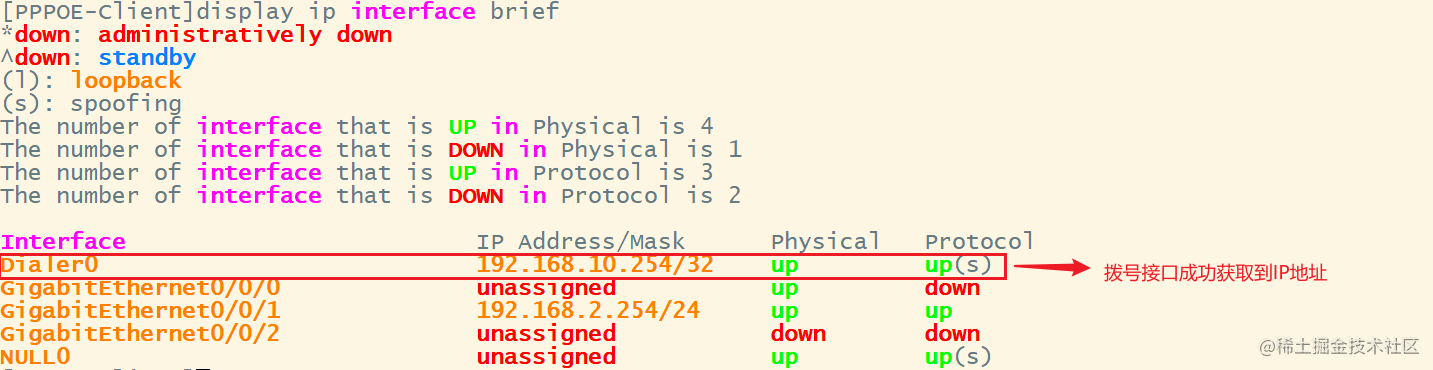

 ip address ppp-negotiate //设置地址获取方式为ppp协商，即通过pppoeserver获取ip地址
 dialer user test
 dialer bundle 1 //配置拨号捆绑编号，此编号要与路由器拨号接口的编号一致
 nat outbound 2000 //配置NAT,ACL为2000

interface GigabitEthernet0/0/0
 pppoe-client dial-bundle-number 1

interface GigabitEthernet0/0/1
 ip address 192.168.2.254 255.255.255.0
 dhcp select global //在端口应用dhcp功能

dialer-rule
 dialer-rule 1 ip permit //设置拨号规则为ip流量出发ppp拨号

ip route-static 0.0.0.0 0.0.0.0 Dialer0 //设置默认路由
复制代码

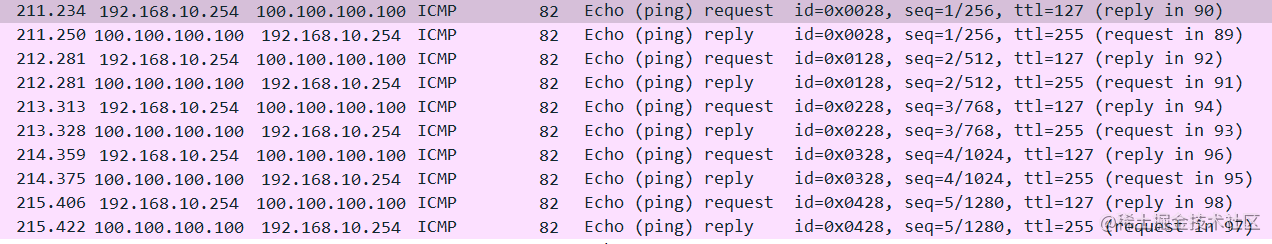

使用wireshark在PPPOE-Server上抓包可以看见数据包最后都转化成了PPPOE-Client的接口地址

在PPPOE-Server上可以看到会话
