Android修炼系列（十九），来编译一个自己的 so 库吧

NDK 是 Android 提供的一个开发工具包，是一组使我们能将 C 或 C++（“原生代码”）嵌入到 Android 应用中的工具。NDK 能够从 C/C++ 源代码构建原生共享库（.so）或原生静态库（.a），并支持将静态库关联到其他库。JNI 是 Java 和 C/C++ 组件用于相互通信的接口。这样一来，通过 NDK 和 JNI ，我们就能很方便的在 Android 应用中使用 C 和 C++ 代码。

Android Studio 编译原生库的默认构建工具是 CMake，CMake 可适用于跨平台项目。由于很多现有项目都使用 ndk-build 构建工具包，因此 Android Studio 也支持了 ndk-build，相比于 CMake，ndk-build 速度更快，但仅支持 Android。

ndk-build

上面说的都抽象，我们来看个栗子吧：

我定义了一个本地方法 stringFromJNI()，我想通过 c++ 代码来实现它，并通过 NDK 从这些 c++ 源码中构建出 .so 文件（命名随意），来供我的 java 层来调用，怎么做呢？

  /* com.blog.a.jni.HelloJni.java */
  public class HelloJni {
      public native String stringFromJNI();
  }
复制代码

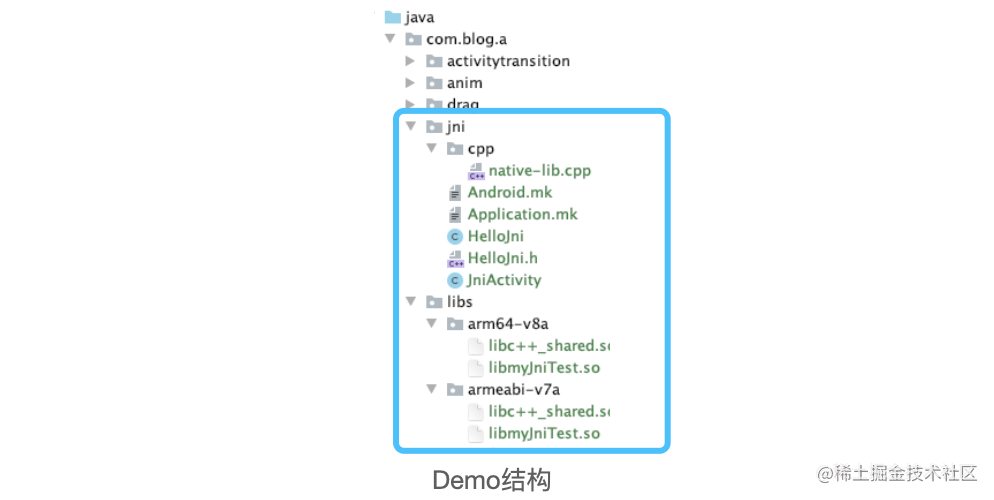

为了更直观，我先将整体的目录结构贴下：


首先我要知道 native 方法所在的 HelloJni.java 所对应的 .h 头文件，通过 javah 命令很容易得到。HelloJni.class 文件可以通过 javac 命令编译，在这里就直接拿 AS 自动编译好的了。

  $ cd /Users/zuomingjie/gitSpace/BlogSample/app/build/intermediates/javac/debug/classes/
  $ javah com.blog.a.jni.HelloJni
复制代码

这是 HelloJni.class 编译后的 .h 头文件，格式很讲究，Java 打头 + 类的全限定名 + 方法名，更多规范和 JNI 知识可查看 developer ：

/* DO NOT EDIT THIS FILE - it is machine generated */
#include <jni.h>
/* Header for class com_blog_a_jni_HelloJni */

#ifndef _Included_com_blog_a_jni_HelloJni
#define _Included_com_blog_a_jni_HelloJni
#ifdef __cplusplus
extern "C" {
#endif
/*
 * Class:     com_blog_a_jni_HelloJni
 * Method:    stringFromJNI
 * Signature: ()Ljava/lang/String;
 */
JNIEXPORT jstring JNICALL Java_com_blog_a_jni_HelloJni_stringFromJNI
  (JNIEnv *, jobject);

#ifdef __cplusplus
}
#endif
#endif
复制代码

编写我们的 native-lib.cpp（命名随意）, 实现这个头文件，这个方法就是返回一个字符串：

#include <jni.h>
#include <string>

#include "HelloJni.h"
extern "C" JNIEXPORT jstring JNICALL
Java_com_blog_a_jni_HelloJni_stringFromJNI(
        JNIEnv* env,
        jobject /* this */) {
    std::string hello = "Hello from C++";
    return env->NewStringUTF(hello.c_str());
}
复制代码

编写 Application.mk 文件，更多其他配置参考 developers:

# 用于此应用的 C++ 标准库。
# 默认情况下使用 system STL。其他选项包括 c++_shared、c++_static 和 none
APP_STL := c++_shared
# 要为项目中的所有 C++ 编译传递的标记。这些标记不会用于 C 代码
APP_CPPFLAGS := -frtti -fexceptions
# 架构，全部：APP_ABI := all
APP_ABI := armeabi-v7a arm64-v8a
# 声明构建此应用所面向的 Android API 级别，并对应于应用的 minSdkVersion
APP_PLATFORM := android-19
复制代码

编写 Android.mk 文件：

# 此变量表示源文件在开发树中的位置。
# 在上述命令中，构建系统提供的宏函数 my-dir 将返回当前目录（Android.mk 文件本身所在的目录）的路径。
LOCAL_PATH := $(call my-dir)
# 声明 CLEAR_VARS 变量，其值由构建系统提供
# CLEAR_VARS 变量指向一个特殊的 GNU Makefile，后者会为我们清除许多 LOCAL_XXX 变量
include $(CLEAR_VARS)

# 变量存储您要构建的模块的名称
LOCAL_MODULE    := myJniTest
# 列举源文件，以空格分隔多个文件
LOCAL_SRC_FILES := cpp/native-lib.cpp

# 共享库
include $(BUILD_SHARED_LIBRARY)
复制代码

通过 ndk-build 命令构建 .so 文件（NDK 编译系统默认会在 $(APP_PROJECT_PATH)/jni 目录下寻找名为 Android.mk）:

  $ cd /Users/zuomingjie/gitSpace/BlogSample/app/src/main/java/com/blog/a/jni
  $ ndk-build
复制代码

由于生成的 .so 文件在 jni 同级的 libs 目录下，我们可以直接拷贝至 jniLibs 目录，或者直接就在 gradle 文件中指定：

  sourceSets {
      main() { jniLibs.srcDirs = ['src/main/java/com/blog/a/libs'] }
  }
复制代码

CMake

Android NDK 支持使用 CMake 编译我们的 C 和 C++ 代码，这也是在日常开发中最常见的方式。通过编写构建脚本 CMakeLists.txt，能非常方便的构建原生库或编译 .so/.a 文件。

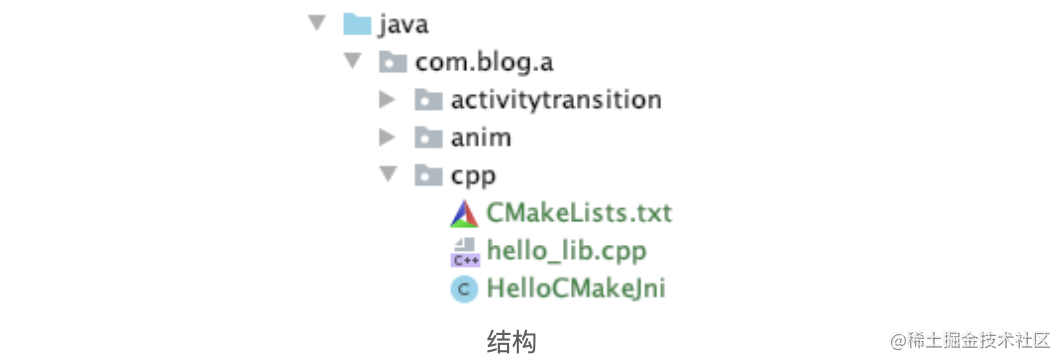

这里还是看个栗子吧，为了直观，我先将整体的目录结构贴下：

这是我新创建的 CMakeLists.txt 文件，位置随意。其实当我们通过 AS 创建一个 Navive C++ 工程时，AS 会自动帮我们配置好 CMake 环境和生成 CMakeLists.txt 文件的：

cmake_minimum_required(VERSION 3.4.1)

# 将 native-lib.cpp 构建出 so共享库，并命名为 hello
add_library( # 构建的库的名字
             hello

             # 共享库
             SHARED

             # 库的原文件，这里与 CMakeLists.txt 同目录，直接就写 hello_lib.cpp 了
             hello_lib.cpp )

# 通过 find_library 来找到需要关联的三方库
find_library( # Sets the name of the path variable.
              log-lib

              # 需要关联的 so 名字
              log )

# 通过 link 可将源文件构建的库和三方库都加载进来
target_link_libraries( # 源文件库的名字
                       hello

                       # 三方库
                       ${log-lib} )
复制代码

在 gradle 文件中配置，CMakeLists 文件位置要一致：

  externalNativeBuild {
      cmake {
          path "src/main/java/com/blog/a/cpp/CMakeLists.txt"
          version "3.10.2"
      }
  }
复制代码

创建 java 对应的加载类，在这里直接使用静态代码快加载 libhello.so，这个 so 就是我们 CMakeLists 文件中添加的，是的，不需要像上面那样导出 so 文件：

public class HelloCMakeJni {
    static {
        System.loadLibrary("hello");
    }
    public native String stringFromCmakeJNI();
}
复制代码

创建我们的 native-lib.cpp，并实现 stringFromCmakeJNI 的逻辑，注意这里的命名规范，就不展开说了：

#include <jni.h>
#include <string>

extern "C" JNIEXPORT jstring JNICALL
Java_com_blog_a_cpp_HelloCMakeJni_stringFromCmakeJNI(
        JNIEnv* env,
        jobject /* this */) {
    std::string hello = "Hello from C++ By cMaker";
    return env->NewStringUTF(hello.c_str());
}
复制代码

最后就能在我们的 Activity 中调用了。并在 app/build/intermediates/cmake/debug/obj 目录下生成了 .so 文件，这里就不贴图了，直接可看 github BlogSample ：

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.jni_show_layout)
        findViewById<TextView>(R.id.sample_text).text = showJNIStr()
    }

    fun showJNIStr() = StringBuilder().apply {
        append(HelloCMakeJni().stringFromCmakeJNI())
        append("\n")
        append(HelloJni().stringFromJNI())
    }.toString()
复制代码

调用源 cpp 方法

在刚刚 CMake 的基础上，我想再让 native-lib.cpp 去调用其他的 cpp 方法，这很正常吧，一个 so 库一般不可能仅有一个方法吧，这里写个栗子吧：

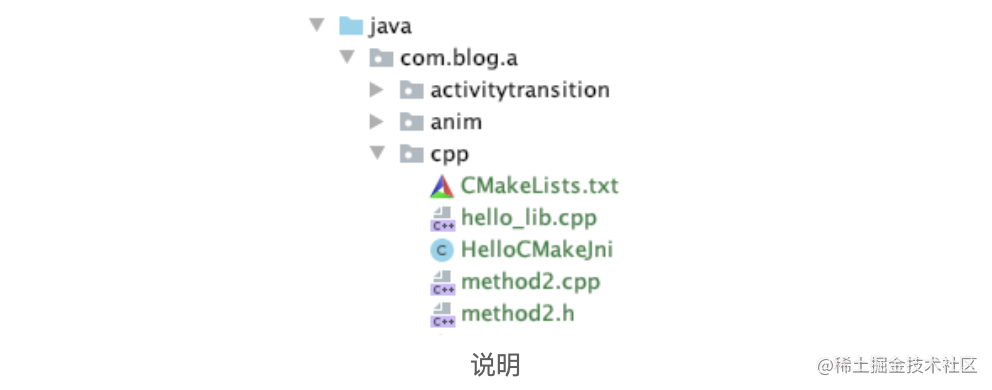

为了直观，我先将整体的目录结构贴下：

编写头文件 method2.h，并定义方法 getHelloWorld：

#ifndef _GET_HELLO_WORLD_H_
#define _GET_HELLO_WORLD_H_

extern const char* getHelloWorld();

#endif
复制代码

编写 method2.cpp，实现 getHelloWorld 方法，这里仅仅返回一个 “HelloWorld” :

#include "method2.h"

extern const char* getHelloWorld() {
    return "HelloWorld";
}
复制代码

我们在 native-lib.cpp 中来调用这个方法：

#include <jni.h>
#include <string>

#include "method2.h"
extern "C" JNIEXPORT jstring JNICALL
Java_com_blog_a_cpp_HelloCMakeJni_stringFromCmakeJNI(
        JNIEnv* env,
        jobject /* this */) {
    std::string hello = getHelloWorld();
    return env->NewStringUTF(hello.c_str());
}
复制代码

最后还需要在 CMakeLists.txt add_library中添加 method2.cpp：

add_library( # Sets the name of the library.
             hello

             # Sets the library as a shared library.
             SHARED

             method2.cpp
             hello_lib.cpp )
复制代码

关联第三方so库

在实际场景下，我们的 c++ 源库可能还会引用一些其他的三方库，这该怎么做呢？举个例子吧：

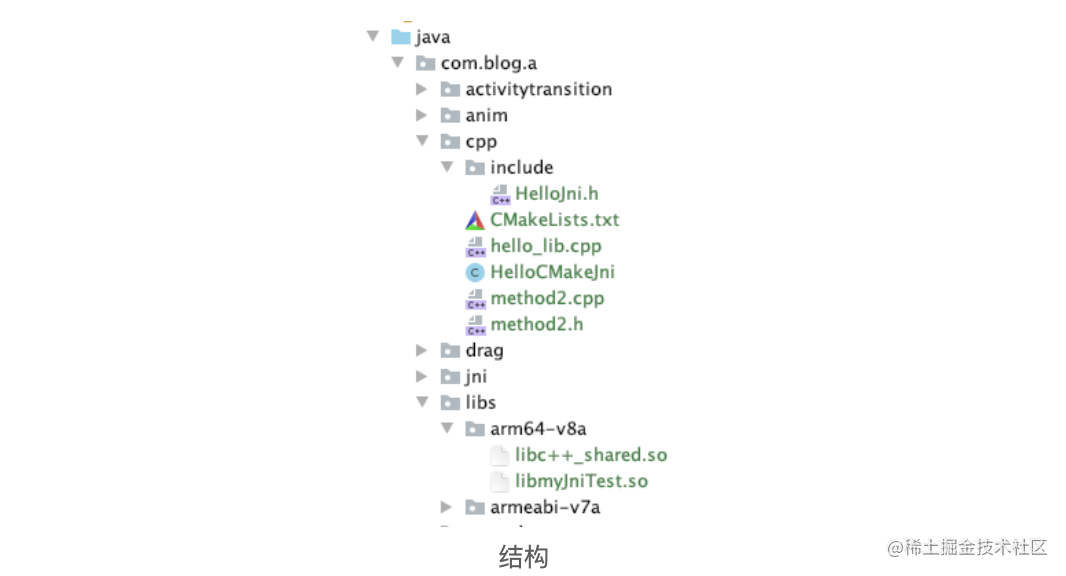

在我们上面 CMake 的基础上，再关联上我们 libs 目录下 ndk-build 出的 so文件，为了直观，我先将整体的目录结构贴下：

首先将 so 库的待提供方法所对应的 .h 文件，放在 include 目录下，目的是，在源库 cpp 内需要时调用：

# 这样我们就能在源库内使用 so .h 内提供的方法了
#include "xxx.h"
复制代码

配置 CMakeLists.txt 文件，引入我们的 libmyJniTest.so，这里是重点：

# 将我们的 .so 关联到我们的 hello_lib.cpp
include_directories(include)
# 导入三方库
add_library(myJniTest
            SHARED
            IMPORTED)
# 设置关联的 so 库名称、目标位置
# ${CMAKE_SOURCE_DIR} 是 CMakeLists.txt 所在目录
set_target_properties(myJniTest
                      PROPERTIES IMPORTED_LOCATION
                      ${CMAKE_SOURCE_DIR}/../libs/${ANDROID_ABI}/libmyJniTest.so )

# 通过 link 可将源文件构建的库和三方库都加载进来
target_link_libraries( # 源文件库的名字
                       hello
                       # 引用的三方库
                       myJniTest

                       # Links the target library to the log library
                       # included in the NDK.
                       # 三方库
                       ${log-lib} )
复制代码

通过上面两步，我们的 hello 库内就引入了 libmyJniTest.so 文件了。所以档 HelloJni 注释掉 loadLibrary ，依然能正常使用，因为在加载 libhello.so 时，就算加载了 libmyJniTest.so.

public class HelloJni {
    /* hello 库已经引用了 libmyJniTest.so，所以当 hello.so 加载后，myJniTest 自动就会被关联*/
    // static { System.loadLibrary("myJniTest"); }
    public native String stringFromJNI();
}
复制代码

好了，本节就先说到这里吧，下节我们接着说带参数的 java c++ 调用，关联 .a 库和 .a 库怎么才能够生成 .so 库。demo 我已经上传 github 了，有需要的 clone 查看吧。
